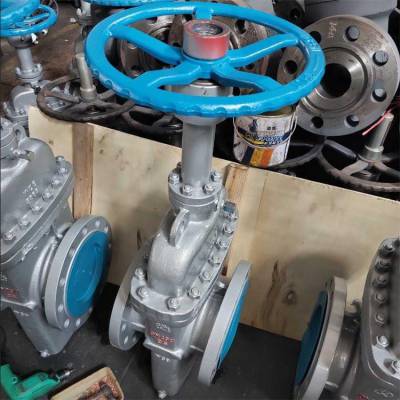

| 品牌：鸿蝶阀门 | 型号：Z43F | 连接形式：法兰 |
| 主体材料：碳钢 | 公称通径：DN200mm | 3C阀门类别：工业 |
| 适用介质：油品 | 密封形式：软密封型 | 标准：国标 |
| 外形：中型 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：阀体 | 用途：截止 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN100 |
Z43F/H/Y平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。Z43F/H/Y平板闸阀结构合理，密封可靠，操作轻便。密封面均喷焊硬高压带导流孔平板闸阀质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。Z43平板闸阀选型参数：带导流孔平板闸阀、无导流孔平板闸阀、单闸板平板闸阀、双闸板平板闸阀、燃气平板闸阀、油田平板闸阀、高压平板闸阀、大口径平板闸阀生产厂家。
平板闸阀执行标准
| 设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 压力-温度 | 产品标识 |
| JB/T5298 | JB/T5298 | JB/79 | JB/T5298 | GB9131 | GB/T12220 |
| API6D | API6D | ANSI16.5 | API6D | ANSI B16.34 | MSS SP-25 |
平板闸阀性能规范
| 设计等级 | 常温下试验压力（MPa） | 平板闸阀适用温度℃ | 平板闸阀适用介质 | |||||||
| 壳体 | 左密封 | 左密封 | 低压密封 | “G”型 | “D”型 | 普通型 | “抗硫”型 | “基本”型 | ||
| 公称压力PN（MPa） | 1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29～250 | -45～121 | -29～121 | H2S和CO2总含量大于500mg/m2的介质 | 石油天然气、水等 |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||||
| 4 | 6 | 4.4 | 4.4 | 0.6 | ||||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||||
| 磅级Lb | 150 | 3 | 2.2 | 2.2 | 0.6 | |||||
| 300 | 7.7 | 5.6 | 5.6 | 0.6 | ||||||
平板闸阀零部件
| 阀门/阀盖 | WCB | WC6 | A352-LCB | A351-CF8M |
| 闸板 | 2Cr13+ENP | 20CrMoV+STL | ANSO410+ENP | ANSI316+ENP |
| 阀杆 | 2Cr13 | 2Cr13 | A182-F6a | A182-A316S |
| 阀座 | 25+PTFE | 20CrMoV+STL | A105+PTFE | A182-F316+PTFE |
| 填料 | NBR/FPM | 柔性石墨/Flexible Graphite | 聚四氟乙烯/PTFE+FPM | |
| 垫片 | 18-8/柔性石墨 | |||
| 螺栓 | 35 | 35CrMo | A193-B7M | A193-B8 |
| 适用介质 | 水、油口、蒸汽 | 蒸汽、油品 | 丙烷、乙烯 | 硝酸类 |
平板闸阀结构图
